GCU-动态轨道衡
GCU系列动态电子轨道衡
发布时间:2020-02-19 丨 编辑: 丨 人气:
472
01
/
产品概述
PRODUCT OVERVIEW
大连金马衡器生产的GCU系列动态电子轨道衡
是一种对载重列车进行动态称量的计量设备,它可对行进中的载重列车不停车、不摘钩快速连续的进行动态称量;它是冶金矿山、石油化工、车站、码头、煤炭、电力行业等具有铁路运输条件的部门对列车进行动态称量的理想设备。
02
/
执行标准
IMPLEMENTATION STANDARDS
●
GB/T11885-1999 《自动轨道衡》
●
GB/T14249.1-1993 《电子衡器安全求》
●
GB/T14249.2-1993 《电子衡器通用技术条件》
●
GB/2887-2011 《计算站场地技术条件》
●
JJG234-2012 《动态称量轨道衡》国家计量检定规程
03
/
产品介绍
PRODUCT DESCRIPTION
① 主要参数及技术性能
PARAMETERS AND PERFORMANCE
●
称量范围: 18t~100t。
●
称量方式:双向全自动转向架动态称量。
●
称量车速::3~15km/h。
●
最高通过车速:40km/h。
●
称量精度:优于国家标准JJG234-2012《自动轨道衡》检定规程要求的允差规定。
●
打印显示项目:日期、车型、车号、单位名称、到站、毛重、皮重,净重、盈亏等(也可以根据用户需要进行调整)
●
传感器:四只高精度电阻应变片式称重传感器,每只传感器额定负荷按称量范围的大小而确定。
●
称量轨有效长度:3800mm(特殊要求可专门设计)。
●
内轨距: 1435mm(特殊要求可专门设计)。
●
功率消耗:本机功率消耗不大于500W。
●
车号自动识别系统: 可自动读取铁路货车车号,皮重等相关信息。
●
操作方式:计量时可无人值守,本地值班操作,并提供与上位机联网数据查询等功能。
② 工作条件
WORKING CONDITIONS
●
被称重车辆应符合铁路营运要求,节重小于标称重量,内轨距为标准系列轨距的四轴货物列车。
●
称量台面两段应各有不小于80米的直线轨段,其中包括25米的整体混凝土道床。
●
要求列车称量时要平稳通过秤台,不允许在计量过程中突然加速或制动。
●
称量控制房要求密闭防尘,室温控制在10℃~30℃之内,相对湿度不大于95%。秤房位置及条件应满足国家标准《动态电子轨道衡》中规定的有关要求。
●
称量控制房内应配有交流电源, 电压为220V的两相三线制电源,电压误差小于±10%, 频率为50Hz,误差小于±2%,波形失真率小于5%,接地端应真正接地,接地电阻小于4欧姆。
●
机械秤台附近应有独立良好的接地装置,在最干燥的季节接地电阻要小于4欧姆。
●
为使设备正常工作,在设备周围应避免强大电磁场的干扰,避免强腐蚀性物质对设备的腐蚀。
●
严禁在设备附近从事电焊作业,更不准利用钢轨和设备作导电线路。
③ 技术说明
TECHNICAL DESCRIPTION
动态电子轨道衡是对行进中的载重列车进行联挂动态称量的自动化计量设备,它是由机械称重台面, 高精度电阻应变片式称重传感器,数据采集通道,微机控制系统四部分组成,与之相配套的还有经专门设计并施工的基础道床等辅助部分。
当列车按一定的速度(3~18km/h)匀速通过称重台面时,称重台面下的传感器就把列车的重量信号转变为与之成正比的毫伏级电压信号, 传感器输出的电压信号,经数据采集通道的放大、滤波、模/数转换处理后,通过接口送入计算机,计算机通过采集这些数据信号进行数据运算处理,计算出每节车的重量及速度,并在显示器和打印机上,按称重顺序,以汉字表格形式显示打印出来。
机械称重台面
机械称重台面是由承重梁,过度器,纵向和横向限位装置等组成承重梁是秤体的主要部件,它直接承受被称物体的重量,足够的刚度和强度是它必不可少的条件。过度器是保证车辆平稳的进入称重台面的关键部件,它能使车辆进入称重台面时产生的震动最小。纵向和横向限位装置的设置能使承重梁处于最稳定状态。
传感器

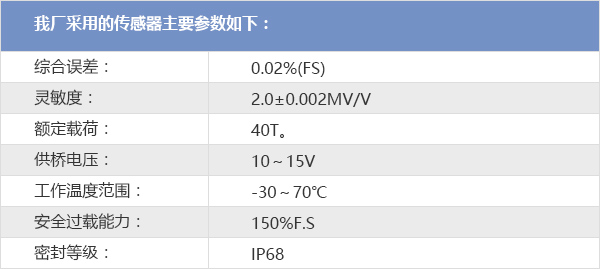

传感器为电阻应变片式高精度称重传感器,它是整个系统的关键元件。动态电子轨道衡的传感器应具有工作温度范围宽,密封防潮,过载能力强,长期稳定可靠等特点。我厂生产的动态电子轨道衡所用传感器,一般选用高精度、高稳定性的优质称重传感器。
数据采集通道

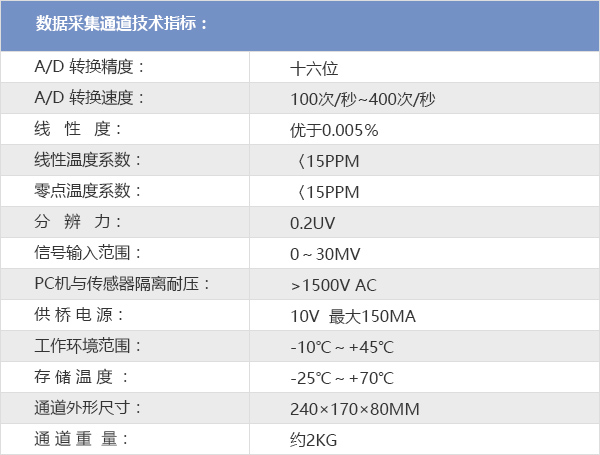

我厂生产的十六位高速、高精度称重数据采集通道,集供桥电源、信号放大电路、滤波电路、光电隔离电路、数据预处理、A/D 转换、通讯接口为一体,它适合于各种动态称量衡器的高速数据采集。它采用了数字处理技术来实现数字低通虑波和数字抗干扰预处理,使得整机的抗干扰和可靠性大为提高。另外它采用的DC/DC 供电方案,进一步增强了整机安全性和抗干扰能力。

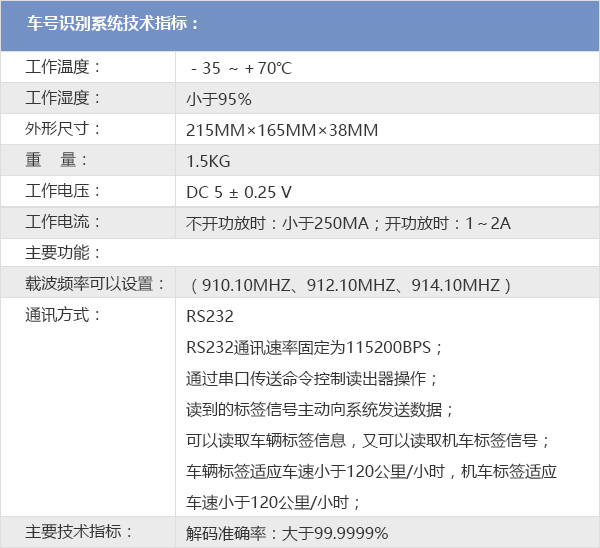

车号识别系统
04
/
产品保修
PRODUCT WARRANTY
我公司对售出的产品实行终生负责制,
产品经检定合格后,自检定之日起一年内为免费保修期,非人为损坏由我厂免费修理, 人为损坏及一年之后的保修酌收工本费。我厂根据用户的需要可常年为用户培训操作人员和设备维护人员,还可为用户改造现有各种衡器设备。欢迎广大客户惠顾。
